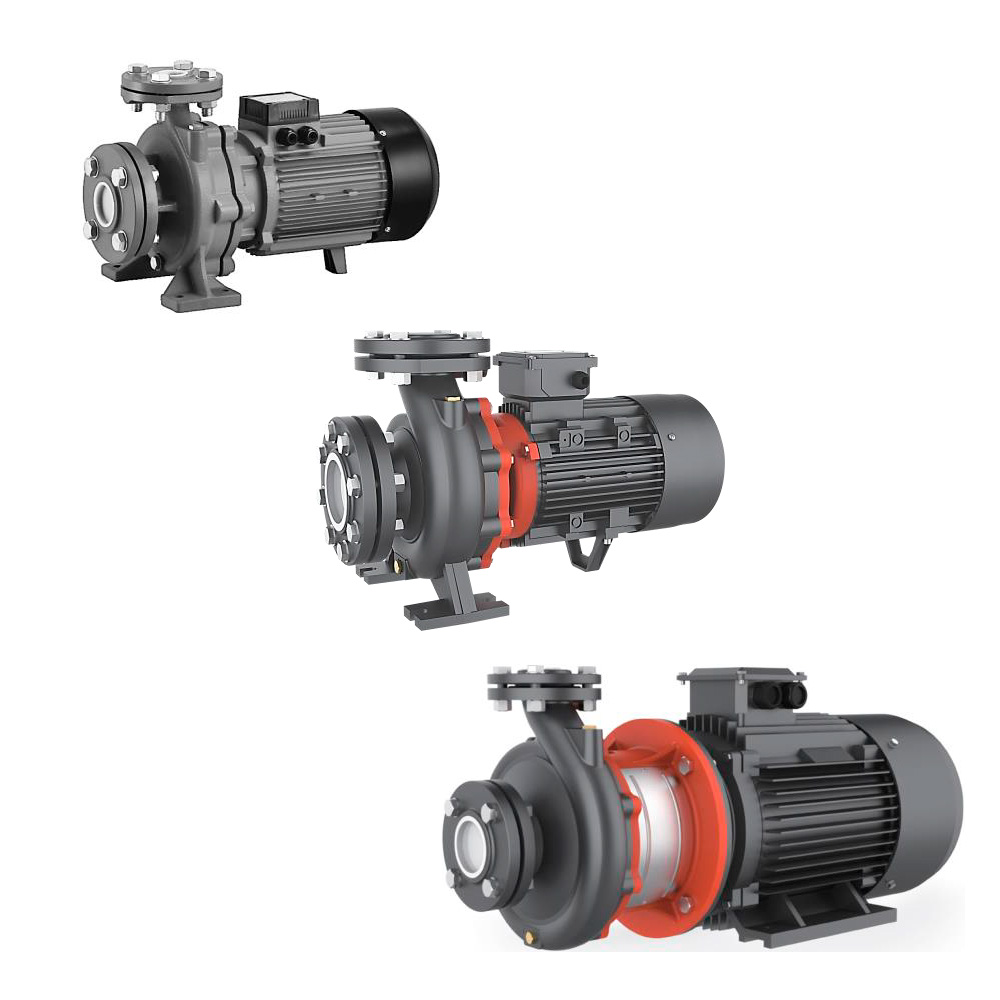

Відцентровий
горизонтальний насос LEO XST80‑200/220 (7716153) — це високопродуктивне
обладнання, розраховане на роботу від трифазної мережі 380 В та оснащене
електродвигуном потужністю 22 кВт. Модель забезпечує напір до 48 м
(номінально — 42 м) та продуктивність до 3500 л/хв (номінально — 2167
л/хв), що робить її ефективною для промислових і комунальних систем
водопостачання.
Сфера застосування
Насоси
серії XST належать до нормально всмоктуючих і відрізняються модульною
конструкцією (для моделей понад 7,5 кВт), що значно спрощує ремонт та технічне
обслуговування. Обладнання призначене для перекачування чистих, негорючих і
вибухобезпечних рідин із низькою в’язкістю, без твердих частинок та волокон.
Може
використовуватися у таких системах:
- технічне та питне
водопостачання багатоповерхових будівель
- підвищення тиску в
магістральних трубопроводах
- фільтраційні, мийні та
очисні комплекси
- установки зворотного осмосу
- системи поливу, дощування та
краплинного зрошення
- пожежогасіння
- водопідготовка, живлення
котлів, циркуляція охолоджувальних рідин
- басейни та фонтанні системи
- перекачування
слабкоагресивних рідин, що не впливають на нержавіючу сталь
Основні технічні параметри
- Напруга живлення: 3~400 В
±10%
- Частота: 50 Гц
- Клас ізоляції: F
- Ступінь захисту: IP54
- Швидкість обертання ротора: 2850–2900
об/хв
- Температура навколишнього середовища:
до +40 °C
- Температура рідини: від –10
до +85 °C (залежно від ущільнення)
- Максимальний тиск у камері
насоса: до 12 бар (PN12)
- Допустимий pH рідини: 4–10
Насоси
комплектуються електродвигунами, що відповідають стандарту IEC:
- IE2 — стандартне виконання
- IE3 — доступно на замовлення
Конструктивні особливості
- Асинхронний двигун закритого
типу з повітряним охолодженням та мідними обмотками
- Робоче колесо: чавун із
антикорозійним покриттям або нержавіюча сталь AISI 304
- Вал, що контактує з рідиною:
нержавіюча сталь AISI 304
- У комплекті: фланці,
ущільнювальні прокладки, кріпильні болти з шайбами
Характеристики продуктивності
- Номінальна потужність
двигуна (P2): 22 кВт
- Номінальний струм: 40.9 А
- Максимальний напір: 48 м
- Номінальний напір: 42 м
- Максимальна подача: 210
м³/год (3500 л/хв)
- Номінальна подача: 130
м³/год (2167 л/хв)
Додаткові дані
- Торгова марка: LEO
- Гарантія: 24 місяці
- Тип: горизонтальний
- Потужність: 22000 Вт
- Діаметр всмоктувального
патрубка: 100 мм
- Діаметр напірного патрубка: 80
мм
- Максимальна температура
рідини: до 85 °C
- Максимальна температура
повітря: до 40 °C
| Рабочий диапазон |
| Максимальный напор (м) |
48 |
| Максимальная производительность (м3/ч) |
210 |
| Электродвигатель |
| Напряжение (В) |
380 |
| Мощность (кВт) |
22 |
| Прочее |
| Подсоединение |
фланец |
| Вход DN1 |
100 |
| Выход DN2 |
80 |
| Корпус насоса |
Чугун |
| Страна |
Китай |
| Гарантия |
24 месяца |
